打包封箱机

所属分类：自动打包机
产品编号：1608105835
产品单价：0
点击次数：
更多
我要购买我要询价

详细介绍

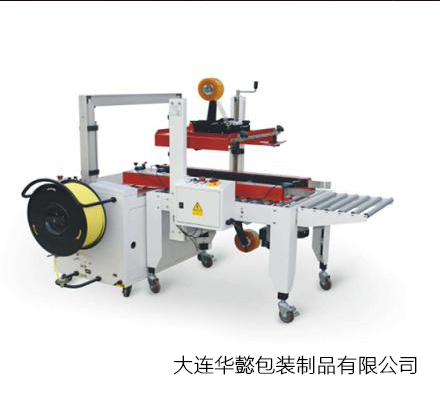

打包封箱机结合自动折盖封箱机及全自动捆包机组成的包装流水线系统。采用台面滚筒无动力，针对顾客封箱及捆包双机一体设计，使封箱、捆包作业一体化。适用于广泛用于食品、医药、日化、等行业，适用于纸箱打包、纸张打包、药箱打包等各种大小货物的打包捆扎。电　源： 1P 110V/220V 50Hz/60Hz 200W/400W封箱尺寸： L150～∞ W120～480 H120～480（mm）机器尺寸： L1150mm x W890mm x H1280mm 运输尺寸： L1200mm x W1050mm x H1435mm

工作流程

带子送到位→收到捆扎信号→制动器放开，主电机启动(1)→右顶刀上升，顶住右带于滑板处(2)→“T”型导板后退(3)→接近开关感应到退带探头(4)→主电机停转，制动器吸合(5)→捆包机退带电机转动，退带0.35秒(6)→带子收紧捆在物体上(7)→主电机二次启动，制动器吸合(8)→大摆杆二次拉带，收紧带子(9)→左顶体上升，压紧下层带子(10)→加热片伸进两带子中间(11)→中顶刀上升，切断带子(12)→中顶刀下降(13)→中顶刀再次上升，使两带子牢固粘合(14)→中顶刀下降，左右顶刀同时下降(15)→加热片复位(16)→滑板后退(17)→“T”型导板复位(18)→接近开关感应到送带探头(19)→送带电机启动，带动带子送带(20)→大摆杆复位(21)→带子到位，带头顶到“T”型导板上(22)→接近开关感应到双探头(23)→主电机停转，刹车吸合(24)→打包机完成一个工作循环，接着进行封箱的流程：

产品打包后经输送链（带、辊）送入封箱机，并递交给输箱机构，由夹箱皮带夹住纸箱的两侧面，向前运动。前短舌经压舌架自动弯曲，后短舌在纸箱进入封箱机托辊时，有一检测讯号（光电讯号）通知打舌气缸动作，由打舌架将其折弯，同时有一讯号通知熔胶机自动喷胶。纸箱继续向前运动，左、右长舌经过导向杆自动向中间折弯，同时压箱机构皮带，同步压住纸箱左右长舌，使箱、舌、胶合在一起，完成封箱整形动作，即产品包装的最后一道工序---自动封箱。
